표준 단조 플랜지: 유형 및 용도

표준 단조 플랜지의 정의 및 재료 품질이 중요한 이유

표준 단조 플랜지 단조 공정을 통해 생산되는 정밀 가공된 파이프 연결 부품입니다. 단조 공정은 가열된 강철 빌렛을 다이와 프레스를 사용하여 압축력을 가하여 성형하고 완성된 부품의 윤곽을 따라 금속의 입자 구조를 정렬하는 제조 방법입니다. 단조품에는 고유하지만 주조 부품에는 없는 이러한 입자 흐름 정렬은 단조 플랜지에 높은 인장 강도, 피로 저항성 및 충격 인성의 특징적인 조합을 제공하여 압력, 온도 및 부식성 매체가 접합 무결성을 극도로 요구하는 까다로운 산업용 배관 응용 분야에서 선호되는 연결 방법으로 만듭니다.

표준 단조 플랜지의 시작 재료인 고품질 단조강은 단조가 시작되기 전에 해당 재료 사양의 기계적 특성 요구 사항을 충족하도록 선택 및 테스트됩니다. 일반적인 재료 등급에는 표준 압력 온도 서비스를 위한 ASTM A105 탄소강, 화학 처리 및 해양 환경의 부식성 서비스를 위한 ASTM A182 F304 및 F316 스테인리스 강, 발전 및 석유 정제 분야의 고온 서비스를 위한 ASTM A182 F11 및 F22 합금강, 해양 석유 및 천연 가스 생산의 고압, 고염화물 복합 서비스를 위한 ASTM A182 F51 이중 스테인리스 강이 포함됩니다. 각 재료 등급에는 가공이 시작되기 전에 단조품이 충족해야 하는 특정 최소 항복 강도, 인장 강도, 경도 및 충격 에너지 요구 사항이 적용되어 완성된 플랜지가 배관 시스템 설계에 필요한 기계적 성능을 제공하도록 보장합니다.

더 큰 플랜지를 위한 개방형 단조이든 표준 크기를 위한 폐쇄형 다이 단조이든 단조 공정 자체는 강철의 입자 구조를 개선하고 주조 재료에 존재하는 내부 다공성과 공극을 제거하며 동등한 주조물보다 중량 대비 강도 비율이 더 높은 부품을 생성합니다. 이는 플랜지 조인트 고장이 단순한 유지 관리 이벤트가 아니라 심각한 안전 및 규제 결과를 초래하는 치명적인 화재, 독성 방출 및 환경 오염의 잠재적 원인이 되는 석유, 천연 가스 및 화학 처리 응용 분야에서 매우 중요합니다.

표준 단조 플랜지의 유형과 연결 형상

범위 표준 단조 플랜지 사용 가능한 다섯 가지 기본 연결 유형은 각각 특정 파이프 부착 방법, 적용 환경 및 설치 상황에 맞게 최적화되어 있습니다. 주어진 서비스 조건에 맞는 올바른 플랜지 유형을 선택하는 것은 올바른 압력 등급 및 재료 등급을 선택하는 것만큼 중요합니다. 연결 형상은 용접 품질, 접합 강도, 검사 용이성 및 관련 유체 서비스에 대한 적합성에 직접적인 영향을 미칩니다.

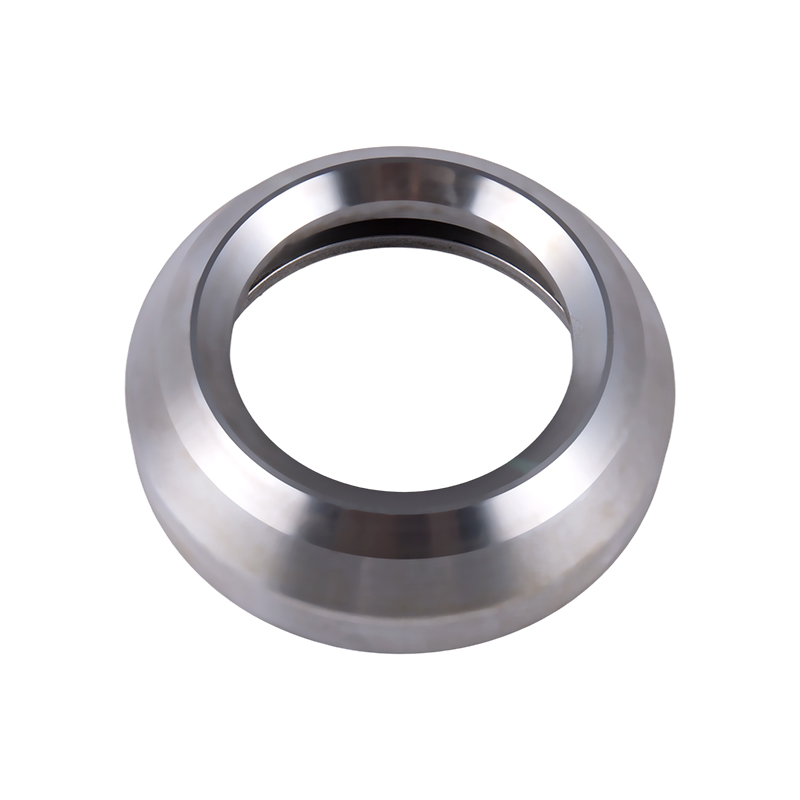

용접 넥 플랜지

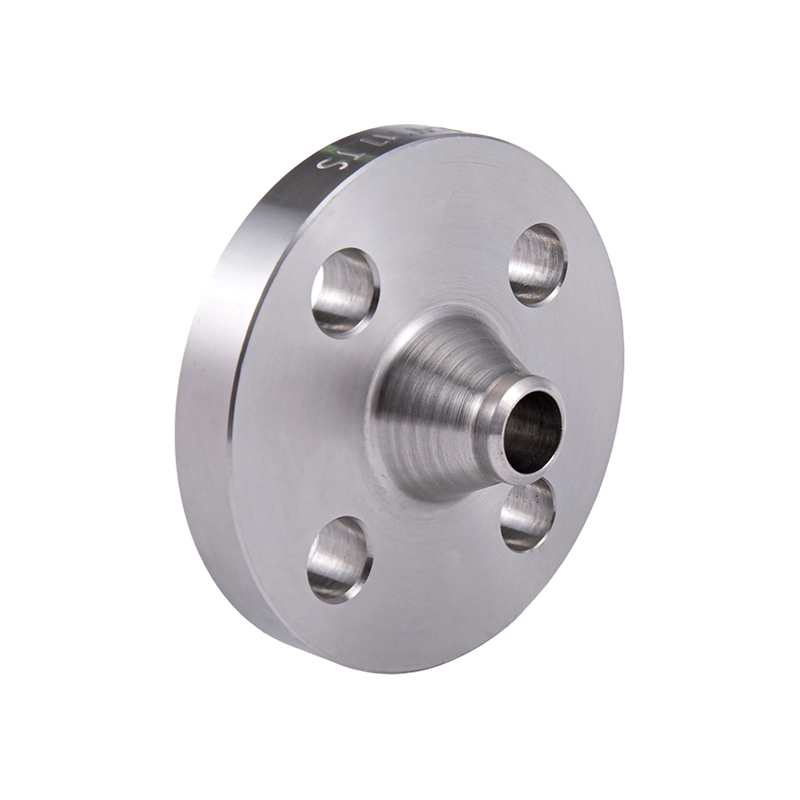

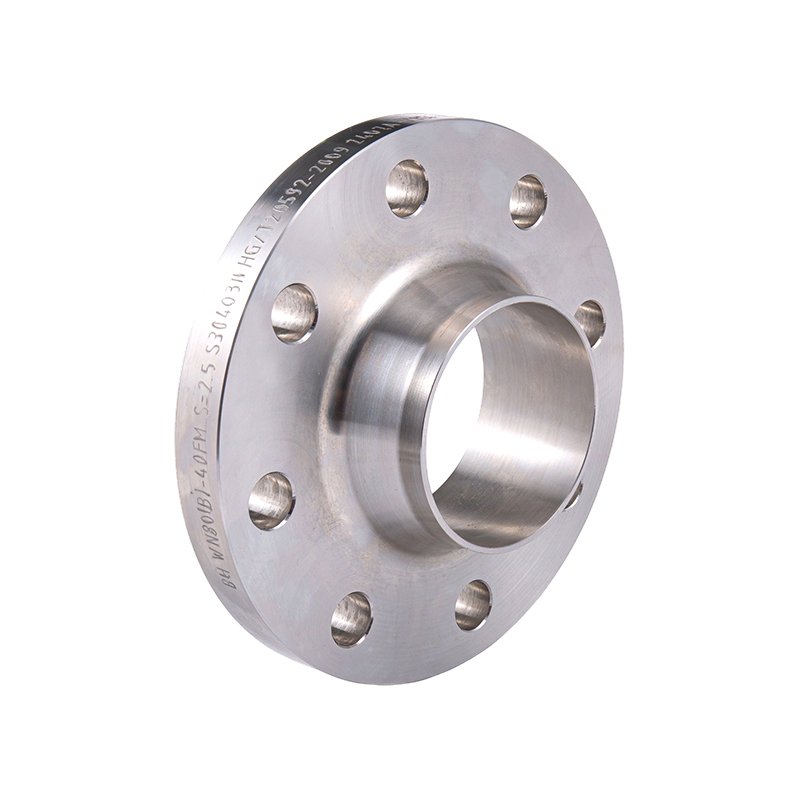

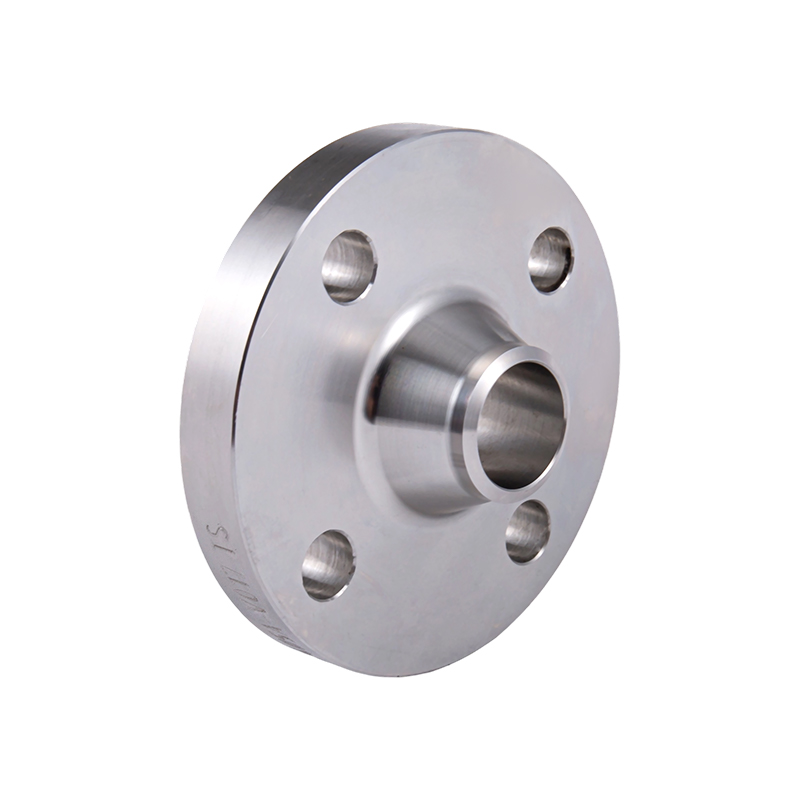

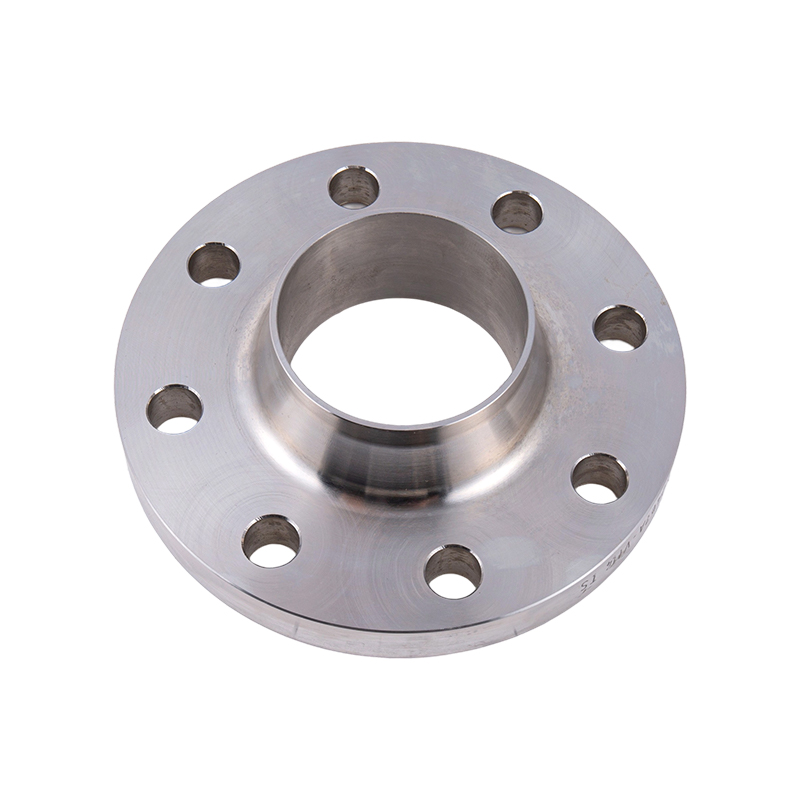

웰드 넥 플랜지는 맞대기 용접 조인트를 통해 플랜지 면에서 파이프 벽 두께까지 부드럽게 전환되는 긴 테이퍼형 허브가 특징인 가장 강력하고 다용도가 뛰어난 표준 단조 플랜지 유형입니다. 테이퍼형 허브는 용접 조인트에서 플랜지 본체로 응력을 분산시켜 용접 넥 플랜지를 석유 정제, 천연 가스 전송 및 고압 화학 반응기 배관의 고압, 고온 및 순환 서비스 조건에 선호되는 선택으로 만듭니다. 플랜지-파이프 연결부에서 생성된 맞대기 용접 이음매는 완전 관통형이며 방사선 검사가 가능하며 화학 플랜트 배관용 ASME B31.3 및 가스 전송 시스템용 ASME B31.8을 포함하여 압력 용기 및 배관 코드의 최고 용접 품질 요구 사항을 충족합니다.

슬립온 플랜지

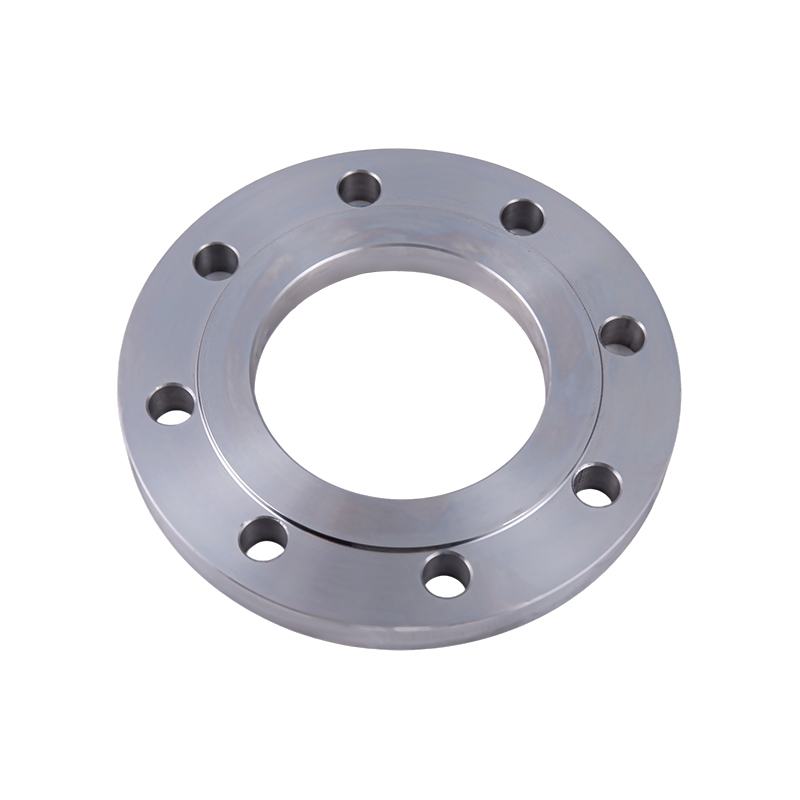

슬립온 플랜지는 파이프 끝 부분 위로 미끄러지며 플랜지의 면과 보어 모두에서 필렛 용접으로 부착되어 피로 수명과 강도가 다소 낮아지는 대신 용접 넥 플랜지보다 간단하고 저렴한 조인트를 제공합니다. 이 제품은 정렬이 간단하고 허브 길이가 줄어들어 혼잡한 파이프 랙에 설치가 단순화되는 화학 처리 공장 및 석유 정제소의 저압 유틸리티 배관, 냉각수 시스템 및 중요하지 않은 공정 라인에 널리 사용됩니다. 슬립온 플랜지는 주기적인 하중을 받는 동등한 웰드넥 플랜지보다 피로 수명이 약 1/3 더 낮으며 일반적으로 고주기 서비스 또는 높은 압력과 온도에서 위험한 유체를 운반하는 라인용으로 지정되지 않습니다.

소켓 용접 플랜지

소켓 용접 플랜지는 소구경 배관(일반적으로 NPS 2 이하)용으로 설계되었습니다. 여기서 파이프 끝은 플랜지 보어에 가공된 소켓에 삽입되고 소켓 면에서 단일 필렛 용접으로 부착됩니다. 소켓은 정밀한 파이프 정렬과 일관된 용접 형상을 제공하며, 이는 맞대기 용접 조인트의 수동 정렬이 어려운 작은 직경의 계측 및 유틸리티 배관에 특히 유용합니다. 소켓 용접 플랜지의 중요한 설치 요구 사항은 용접 전에 파이프 끝과 소켓 바닥 사이에 유지되어야 하는 1.6mm 간격입니다. 이 간격은 소켓이 열팽창 주기 동안 응력 집중 및 균열로 작용하는 것을 방지합니다. 소켓 용접 플랜지는 계기 연결, 바이패스 회로 및 화학 물질 주입 지점을 포함한 소구경 고압 라인의 천연 가스, 석유 및 화학 처리 서비스에 지정됩니다.

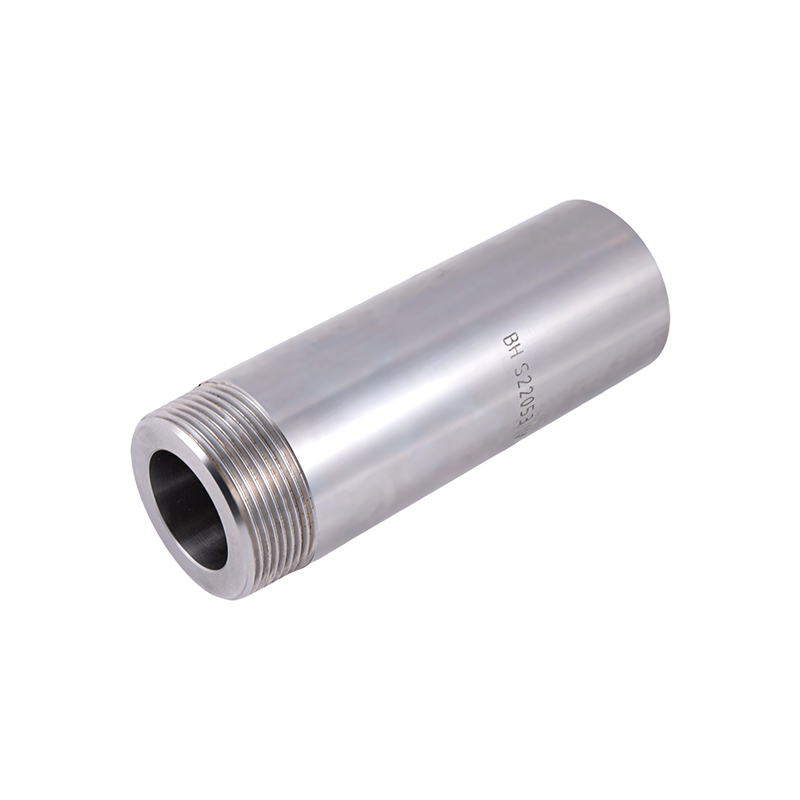

스레드 플랜지

나사형 플랜지는 플랜지 보어에 가공된 NPT 또는 BSP 테이퍼 파이프 나사산을 사용하여 용접 없이 외부 나사형 파이프 끝단에 연결하므로 용접이 금지된 응용 분야(유지 관리 중 용접으로 인해 점화 위험이 발생하는 가연성 가스 또는 증기를 운반하는 파이프라인 포함) 또는 서비스 접근을 위해 신속한 조립 및 분해가 필요한 응용 분야에 적합합니다. 나사형 플랜지는 나사형 연결에 내재된 응력 집중으로 인해 용접형보다 낮은 압력 온도 등급으로 제한되며 일반적으로 대부분의 배관 코드에서 클래스 600 이하로 제한됩니다. 이 제품은 위험 지역 분류의 소직경 계기 매니폴드, 게이지 연결 및 저압 유틸리티 라인을 위한 석유 및 천연가스 서비스에 널리 사용됩니다.

블라인드 플랜지

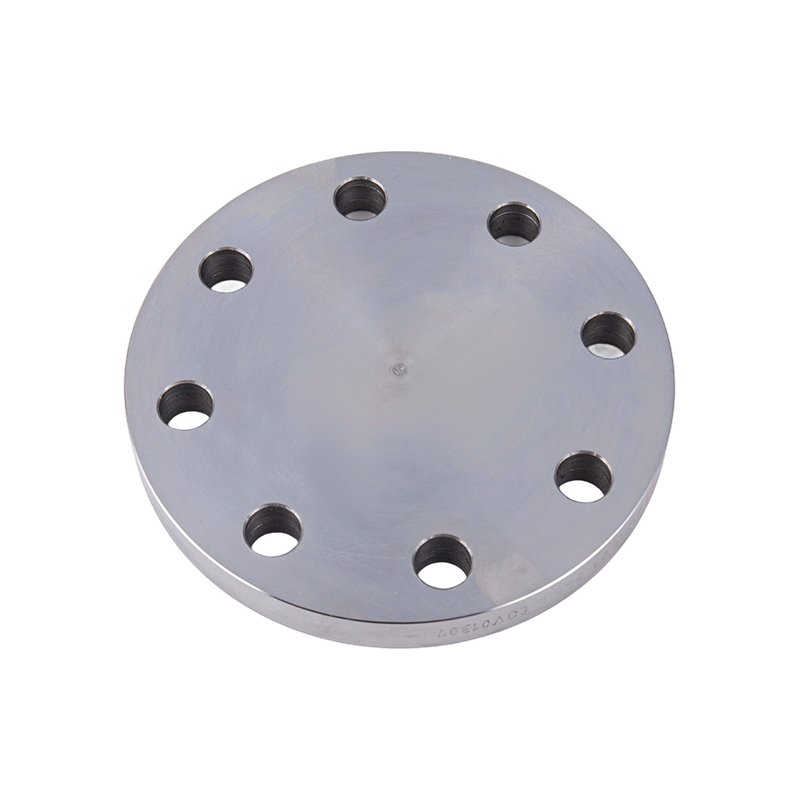

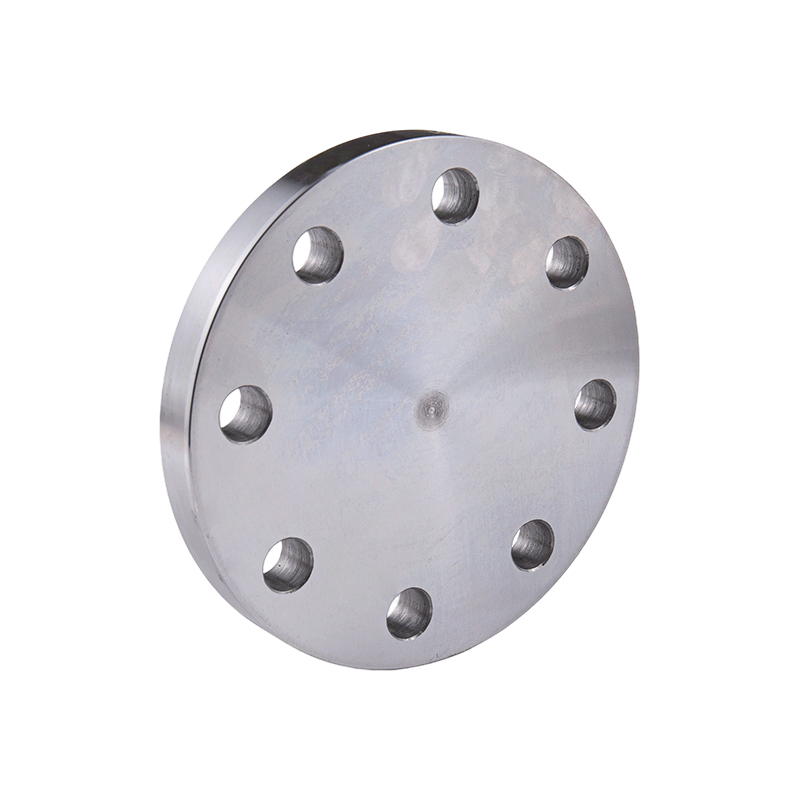

블라인드 플랜지는 향후 접근 또는 확장이 예상되는 지점에서 배관 시스템, 압력 용기 노즐 또는 밸브 본체의 끝을 닫는 데 사용되는 파이프 보어가 없는 견고한 디스크입니다. 이 플랜지는 지지되지 않는 면 직경 전체에 걸쳐 포함된 압력의 전체 굽힘 응력을 받게 되므로 외관상 단순한 기하학적 구조에도 불구하고 가장 큰 응력을 받는 표준 단조 플랜지 유형 중 하나가 됩니다. 블라인드 플랜지는 석유 및 천연 가스 파이프라인 격리, 유지 관리 중 화학 처리 반응기 노즐 블랭킹, 임시 끝단 폐쇄가 시스템의 테스트 압력에 맞춰 평가되어야 하는 새로운 배관 시스템의 압력 테스트에 필수적인 구성 요소입니다.

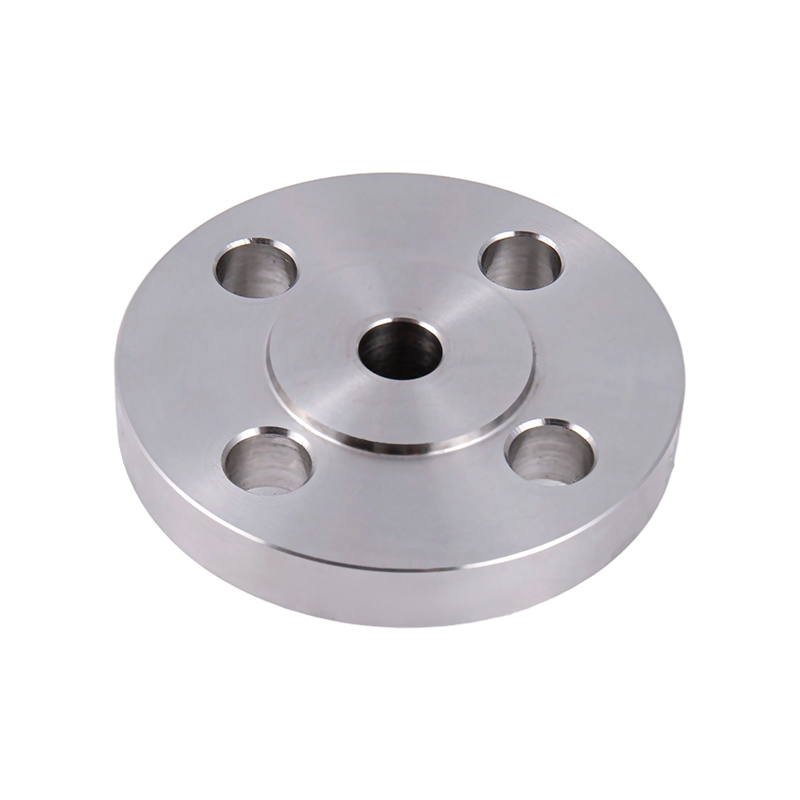

국제 표준 준수: ANSI, DIN, JIS 및 GB

표준 단조 플랜지는 국제적으로 인정된 치수 및 재료 표준을 준수함으로써 상업적 가치의 대부분을 얻습니다. 이를 통해 다양한 제조업체의 플랜지 간 상호 호환성과 다양한 글로벌 소스에서 공급되는 결합 장비와의 호환성을 보장합니다. ANSI/ASME(미국), DIN(독일/유럽), JIS(일본) 및 GB(중국)의 네 가지 기본 표준 제품군은 각각 플랜지 면 유형, 볼트 원 치수, 볼트 구멍 수 및 크기, 돌출 면 높이, 표준 범위 내의 각 공칭 파이프 크기 및 압력 등급에 대한 압력-온도 등급을 정의합니다.

해상 석유 플랫폼, LNG 액화 열차, 국경 간 천연 가스 파이프라인, 수출 지향적 화학 처리 시설 등 다국적 프로젝트의 경우 여러 표준을 준수하는 표준 단조 플랜지를 동시에 공급할 수 있는 능력은 조달 측면에서 상당한 이점을 제공합니다. 단일 생산 시설에서 ANSI, DIN, JIS 및 GB 준수 제품을 공급하도록 인증된 플랜지 제조업체는 공급업체 인증을 단순화하고, 다중 소스 조달로 인한 리드 타임 위험을 줄이며, 프로젝트의 배관 재료 클래스에 지정된 모든 플랜지 표준에 걸쳐 치수 및 재료 적합성에 대한 단일 책임 창구를 제공합니다.

극한 환경에서의 성능: 고온, 고압 및 부식성 환경

석유 정제, 천연가스 처리 및 화학 처리에서 직면하는 서비스 조건은 배관 시스템 구성 요소가 지속적인 산업 서비스에서 견뎌야 하는 가장 혹독한 환경 중 일부를 나타냅니다. 이러한 응용 분야의 표준 단조 플랜지는 -162°C의 극저온 LNG 서비스부터 주변 공정 조건까지, 진공에서 클래스 2500(주변 온도에서 약 420bar)까지의 압력, 그리고 탄소강과 많은 스테인레스강을 공격적으로 공격하는 황화수소, 염화물, 유기산을 함유한 습식 사워 원유에 이르는 매질과 접촉하는 550°C의 고온 정유 공정 스트림에 이르기까지 모든 온도 범위에서 신뢰할 수 있는 밀봉 성능과 구조적 무결성을 유지해야 합니다. 합금.

고온 서비스에서 신뢰할 수 있는 성능을 유지하려면 플랜지 재료와 볼트 체결의 크리프 동작(상승된 온도에서 지속적인 응력 하에서 금속이 천천히 변형되는 경향)에 세심한 주의가 필요합니다. 이는 볼트 하중 완화 및 점진적인 개스킷 응력 감소를 유발하여 결국 작동 조건의 외부 변화 없이 플랜지 접합 누출로 이어질 수 있습니다. 고온 서비스를 위한 재료 선택에서는 크롬 및 몰리브덴이 첨가된 합금강 등급(F11, F22, F91)을 우선시합니다. 이 합금강은 일반 탄소강 A105 플랜지보다 훨씬 더 나은 크리프 저항성을 제공하고 석유 및 화학 처리 환경에서 수년간 지속적인 고온 서비스를 통해 적절한 볼트 하중과 개스킷 장착 응력을 유지합니다.

부식성 서비스 환경, 특히 석유 생산 및 정제에서 흔히 발생하는 산성 가스 및 산성 원유 서비스에서 재료 선택은 황화물 응력 균열(SSC) 위험을 추가로 해결해야 합니다. NACE MR0175/ISO 15156은 H2S 함유 석유 및 천연 가스 서비스의 금속 부품에 대한 경도 제한 및 재료 인증 요구 사항을 정의하며, 사워 서비스용으로 지정된 표준 단조 플랜지는 이러한 요구 사항을 준수해야 합니다. 일반적으로 탄소 및 합금강 플랜지의 최대 경도는 22HRC로 제한되고 경도 수준에 관계없이 SSC에 민감한 특정 합금 등급을 제한합니다.

치수 정확도, 밀봉 성능 및 품질 관리

플랜지 조인트의 밀봉 성능은 개스킷 선택 및 압축, 볼트 하중 적용, 플랜지 면 치수 정확도 및 표면 마감이라는 대략 동일한 세 가지 요소에 따라 달라집니다. ANSI B16.5, DIN EN 1092-1 또는 동등한 표준을 준수하는 표준 단조 플랜지는 치수 공차 및 표면 마감 요구 사항을 정의하며, 충족 시 플랜지 클래스의 전체 압력 온도 정격 범위에 걸쳐 예측 가능한 개스킷 동작과 안정적인 밀봉을 허용합니다. 피상적인 육안 검사의 통과/실패 한계 내에서도 이러한 공차를 충족하지 못하는 플랜지는 가스켓 압축이 고르지 않게 되어 작동 압력에서 누출 경로가 발생하며, 특히 배관 시스템이 가열되고 냉각됨에 따라 가스켓을 반복적으로 로드 및 언로드하는 열 사이클링 중에 발생합니다.

표준 단조 플랜지 생산의 엄격한 품질 관리에는 입고 재료 검증부터 최종 치수 및 비파괴 검사까지 전체 제조 순서가 포함됩니다. 다음 품질 관리 단계는 석유, 천연 가스 및 화학 처리 응용 분야에 대한 규정을 준수하는 플랜지 제조의 표준 관행입니다.

• 재료 식별 및 PMI(Positive Material Identification): 단조 승인 전 재료 사양 요구 사항과 결과를 비교하여 들어오는 단조 재료의 각 열에 대한 합금 구성에 대한 XRF 분광계 검증. 이 단계는 석유화학 서비스에서 중요한 배관 고장의 알려진 근본 원인인 재료 혼합을 제거합니다.
• 치수 검사: 해당 표준의 치수 표를 기준으로 보어 직경, 플랜지 OD, 볼트 원 직경, 볼트 구멍 위치 및 직경, 융기면 직경, 플랜지 두께 및 허브 치수를 CMM 또는 수동으로 측정하며 결과는 생산 열 및 로트 번호를 추적할 수 있는 치수 검사 보고서에 기록됩니다.
• 플랜지 표면 마무리 측정: ASME B16.5 요구 사항(나선형 톱니 모양 마감 처리된 돌출면 플랜지의 경우 일반적으로 125~250μin Ra)을 준수하는지 확인하기 위한 융기면 또는 링 조인트 홈 표면 마감의 프로필로미터 측정으로 이는 안정적인 소프트 개스킷 장착 및 누출 없는 서비스에 필요합니다.
• 경도 테스트: 각 플랜지 또는 열 로트 샘플의 브리넬 또는 로크웰 경도 테스트를 통해 재료 사양 요구 사항을 준수하는지 확인하고 사워 서비스 플랜지의 경우 NACE MR0175 경도 한계를 확인합니다.
• 비파괴 검사(NDE): 표면 파괴 결함에 대한 플랜지 표면의 자분 탐상 검사(MT) 또는 액체 침투 탐상 검사(PT) 구매 사양 또는 해당 코드에 따라 체적 검사가 필요한 더 높은 사양 또는 더 큰 크기의 플랜지에서 내부 불연속성에 대한 단조품의 초음파 검사(UT).

특정 프로젝트 요구 사항에 맞는 표준 단조 플랜지 선택

석유, 천연가스 및 화학 처리 프로젝트를 위한 효과적인 플랜지 선택에는 각 변수를 독립적으로 처리하는 대신 압력 등급, 재료 등급, 플랜지 유형, 면 유형 및 표준 준수를 동시에 다루는 구조화된 접근 방식이 필요합니다. 다음 선택 프레임워크는 새로운 프로젝트 또는 교체 공급을 위한 표준 단조 플랜지를 지정하는 배관 엔지니어 및 조달 팀에게 실용적인 출발점을 제공합니다.

• 지배 압력 등급을 결정합니다. ASME B16.5 또는 해당 표준의 압력-온도 등급 표를 사용하여 최대 허용 작동 압력(MAOP) 및 서비스의 최대 설계 온도에서 필요한 압력 등급을 계산합니다. 항상 계산된 요구 사항보다 더 높은 표준 압력 등급을 선택하십시오. 플랜지는 설계 여유만큼 최대 정격 압력-온도 조건에서 작동해서는 안 됩니다.
• 유체 서비스에 따라 재료 등급을 선택하십시오. 비부식성, 중간 온도 서비스용 탄소강 A105; 부식성 화학 처리 서비스용 스테인레스 스틸 F304/F316; 고온 석유 및 전력 서비스용 합금강 F11/F22; 고염화물 해양 서비스용 듀플렉스 F51. 임계 농도를 초과하는 H2S를 포함하는 모든 서비스에 대한 NACE MR0175 규정 준수 요구 사항을 확인하세요.
• 서비스 심각도에 따라 플랜지 유형을 선택하십시오. 고압, 고온 및 주기적인 서비스를 위한 웰드 넥; 저압 유틸리티 서비스를 위한 슬립온; 소구경 고압 계측 라인용 소켓 용접; 비용접 영역 용도를 위한 나사산; 시스템 종료 및 격리 지점을 위한 블라인드입니다.
• 프로젝트 관할권에 대한 표준 준수를 확인합니다. 북미 및 국제 프로젝트의 경우 ANSI/ASME, 유럽 프로젝트의 경우 DIN/EN, 일본 및 일부 아시아 프로젝트의 경우 JIS, 중국 국내 프로젝트의 경우 GB를 지정합니다. 다국적 프로젝트의 경우 글로벌 공급망 전반에 걸쳐 상호 교환성이 필요한 대체 표준에 대한 동등성 요구 사항과 함께 기본 표준을 지정합니다.
• 비표준 요구 사항에 대한 맞춤형 솔루션을 평가합니다. 표준 크기, 압력 등급 또는 재료 등급이 극한 온도 서비스, 공격적인 부식성 매체 또는 장비별 노즐 형상을 포함하여 특정 프로젝트 또는 작업 조건 요구 사항을 충족하지 못하는 응용 분야의 경우 고객이 지정한 도면 및 재료 사양에 따라 생산된 맞춤형 표준 단조 플랜지는 중요한 서비스 환경에서 신뢰할 수 있는 플랜지 성능을 정의하는 정밀 가공 및 품질 관리 표준을 손상시키지 않으면서 다양한 프로젝트 요구 사항을 충족할 수 있는 엔지니어링 유연성을 제공합니다.
•
